ControlForge Home Automation Hub
DISCLAIMER: This is a hypothetical project guide for educational and demonstration purposes. It illustrates how ControlForge can serve as a home automation controller. All responsibility for implementation, safety, electrical work, and compliance with local codes lies entirely with the user.
Use ControlForge as the automation backbone for your home — reading sensors, controlling devices via MQTT, logging data to InfluxDB, building dashboards in Node-RED, and integrating with Home Assistant for voice control and mobile access.
Why ControlForge for Home Automation?
Home Assistant is great for coordination and UI. But it's not a real-time controller — it's an event-driven Python app. When you need deterministic scan-based control (HVAC sequencing, irrigation scheduling, pool chemistry, lighting scenes with precise timing), a PLC runtime is the right tool. ControlForge bridges both worlds:
- Deterministic control loops — 100ms scan cycle, watchdog-protected
- Native MQTT — Publish/subscribe directly from Structured Text, no plugins
- Native InfluxDB — Write time-series data directly from ST, no middleware
- Built-in MQTT broker — No external Mosquitto needed (optional)
- Node-RED bundled — Dashboard 2.0 for custom panels, flow logic for glue
- Home Assistant integration — MQTT discovery, HA sees ControlForge devices automatically
- 1,600+ ST functions — Timers, PID, math, string, JSON, HTTP, scheduling
System Architecture

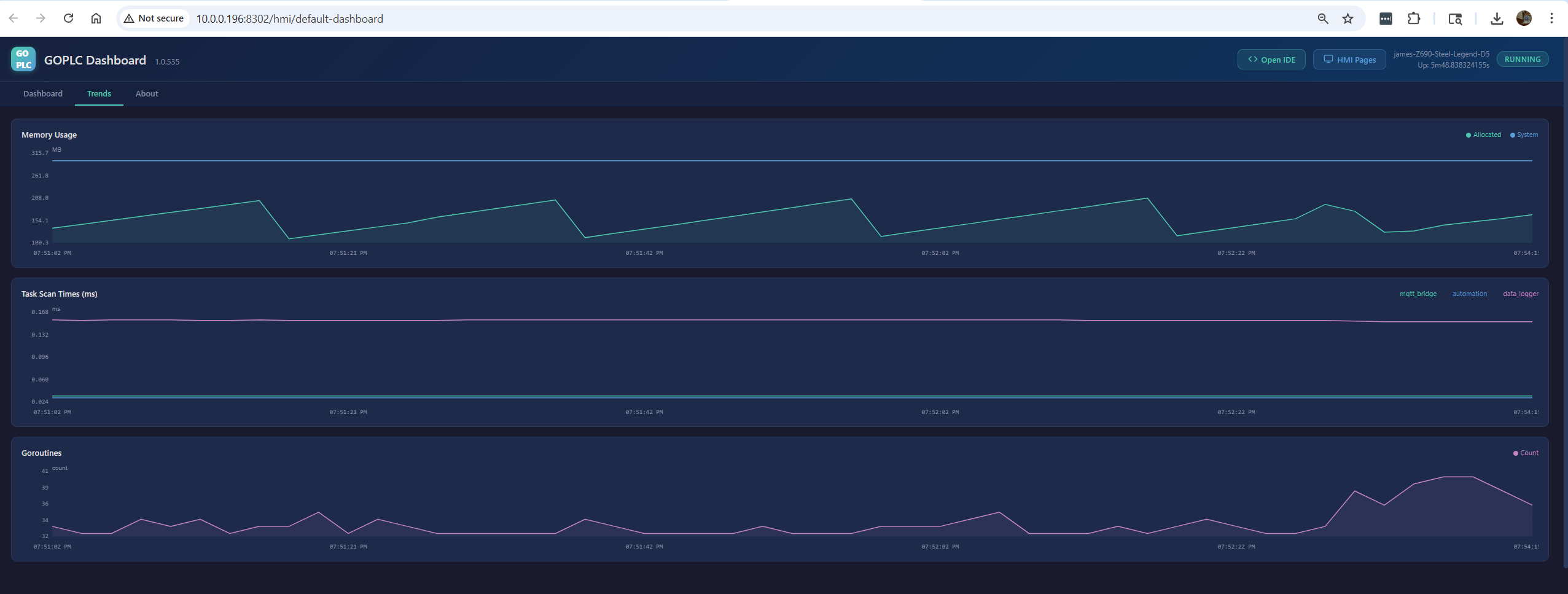

ControlForge built-in dashboard — memory usage, scan times, and goroutines for all 3 tasks
Three integration paths work simultaneously:
- ControlForge ↔ MQTT ↔ Devices — Direct control of Shelly, Tasmota, Zigbee2MQTT devices
- ControlForge → InfluxDB → Grafana — Long-term data logging and visualization
- ControlForge ↔ MQTT ↔ Home Assistant — Voice control, automations, mobile app
Prerequisites
| Component | Purpose | Where |
|---|---|---|
| ControlForge on Linux | Automation runtime | Raspberry Pi or server |
| MQTT broker | Message bus | ControlForge built-in, or Mosquitto in Docker |
| InfluxDB v2 | Time-series database | Docker on same machine or separate |
| Grafana | Dashboards and alerts | Docker alongside InfluxDB |
| Home Assistant | Voice, mobile, automations | Separate Pi or Docker (optional) |
| IoT devices | Sensors and actuators | Shelly plugs, Zigbee sensors, ESP32, etc. |
Docker Compose for InfluxDB + Grafana
version: '3'
services:
influxdb:
image: influxdb:2
container_name: influxdb
ports:
- "8086:8086"
volumes:
- influxdb-data:/var/lib/influxdb2
environment:
- DOCKER_INFLUXDB_INIT_MODE=setup
- DOCKER_INFLUXDB_INIT_USERNAME=admin
- DOCKER_INFLUXDB_INIT_PASSWORD=changeme123
- DOCKER_INFLUXDB_INIT_ORG=homelab
- DOCKER_INFLUXDB_INIT_BUCKET=home
- DOCKER_INFLUXDB_INIT_RETENTION=30d
- DOCKER_INFLUXDB_INIT_ADMIN_TOKEN=my-home-token
grafana:
image: grafana/grafana
container_name: grafana
ports:
- "3000:3000"
volumes:
- grafana-data:/var/lib/grafana
depends_on:
- influxdb
volumes:
influxdb-data:
grafana-data:
Example Project: Whole-House Monitoring and Control
This example monitors temperature/humidity in 4 rooms, controls smart plugs, logs everything to InfluxDB, and exposes devices to Home Assistant.
Devices Used
| Device | Protocol | MQTT Topic | Purpose |
|---|---|---|---|
| Zigbee temp/humidity sensors (x4) | Zigbee2MQTT | zigbee2mqtt/<name> | Room climate |
| Shelly Plug S (x4) | WiFi/MQTT | shellies/<id>/relay/0 | Smart plugs (lamps, fans) |
| Shelly H&T | WiFi/MQTT | shellies/<id>/sensor | Outdoor temp/humidity |
| ESP32 + DHT22 | WiFi/MQTT | esp32/garage/climate | Garage monitoring |
| Tasmota IR blaster | WiFi/MQTT | cmnd/<name>/irhvac | HVAC control |
ST Programs

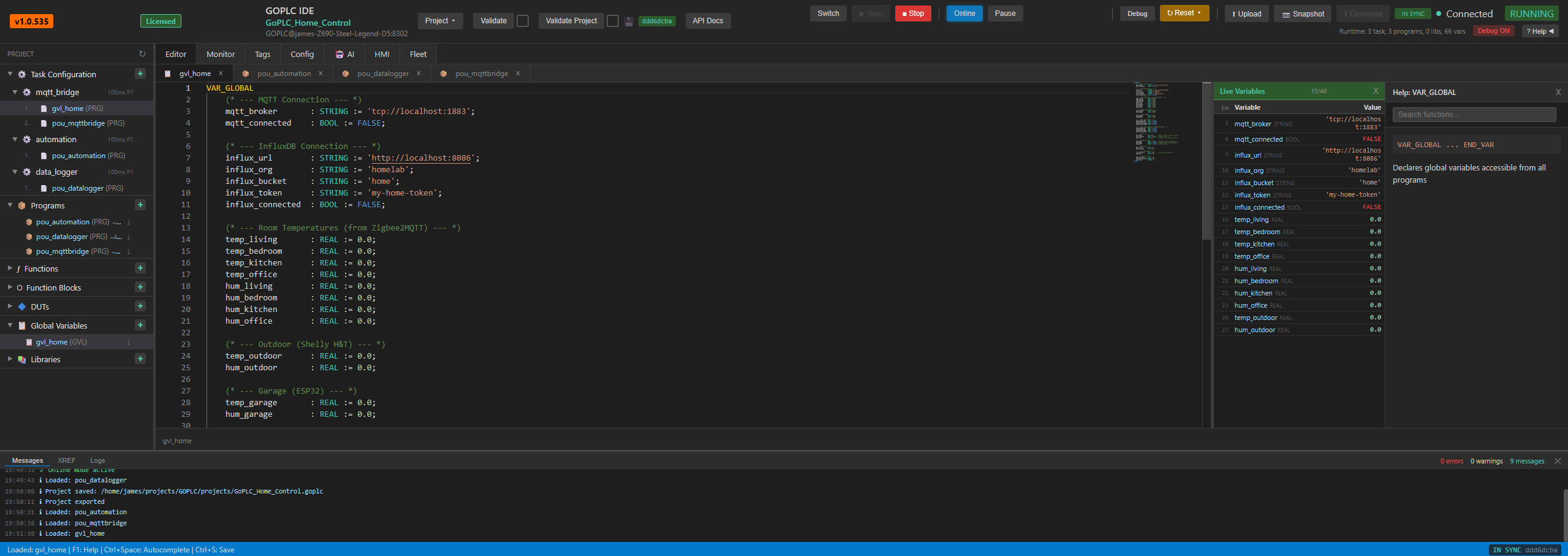

ControlForge Web IDE — GVL variables with live values in the monitor panel
GVL — Global Variables
VAR_GLOBAL
(* --- MQTT Connection --- *)
mqtt_broker : STRING := 'tcp://localhost:1883';
mqtt_connected : BOOL := FALSE;
(* --- InfluxDB Connection --- *)
influx_url : STRING := 'http://localhost:8086';
influx_org : STRING := 'homelab';
influx_bucket : STRING := 'home';
influx_token : STRING := 'my-home-token';
influx_connected : BOOL := FALSE;
(* --- Room Temperatures (from Zigbee2MQTT) --- *)
temp_living : REAL := 0.0;
temp_bedroom : REAL := 0.0;
temp_kitchen : REAL := 0.0;
temp_office : REAL := 0.0;
hum_living : REAL := 0.0;
hum_bedroom : REAL := 0.0;
hum_kitchen : REAL := 0.0;
hum_office : REAL := 0.0;
(* --- Outdoor (Shelly H&T) --- *)
temp_outdoor : REAL := 0.0;
hum_outdoor : REAL := 0.0;
(* --- Garage (ESP32) --- *)
temp_garage : REAL := 0.0;
hum_garage : REAL := 0.0;
(* --- Smart Plug States --- *)
plug_living_lamp : BOOL := FALSE;
plug_bedroom_fan : BOOL := FALSE;
plug_kitchen_light: BOOL := FALSE;
plug_office_heater: BOOL := FALSE;
(* --- Smart Plug Commands (from dashboard/HA) --- *)
cmd_living_lamp : BOOL := FALSE;
cmd_bedroom_fan : BOOL := FALSE;
cmd_kitchen_light : BOOL := FALSE;
cmd_office_heater : BOOL := FALSE;
(* --- HVAC --- *)
hvac_mode : INT := 0; (* 0=off, 1=cool, 2=heat, 3=auto *)
hvac_setpoint : REAL := 22.0; (* Target temp C *)
hvac_fan : INT := 1; (* 0=auto, 1=low, 2=med, 3=high *)
(* --- Automation Rules --- *)
auto_mode : BOOL := TRUE; (* Enable/disable automations *)
night_mode : BOOL := FALSE; (* Reduced activity 22:00-06:00 *)
away_mode : BOOL := FALSE; (* Nobody home *)
(* --- Scheduling --- *)
hour_of_day : INT := 0;
minute_of_day : INT := 0;
(* --- InfluxDB logging --- *)
log_interval_s : INT := 30; (* Log every 30 seconds *)
log_timer : DINT := 0;
(* --- Diagnostics --- *)
mqtt_msg_count : DINT := 0;
influx_write_count: DINT := 0;
last_fault : STRING := '';
END_VAR
POU_MqttBridge — MQTT Subscription and Publishing
PROGRAM POU_MqttBridge
VAR
init_done : BOOL := FALSE;
json_msg : STRING;
msg_payload : STRING;
(* Previous plug states for edge detection *)
prev_living : BOOL := FALSE;
prev_bedroom : BOOL := FALSE;
prev_kitchen : BOOL := FALSE;
prev_office : BOOL := FALSE;
END_VAR
(* ============================================================
SECTION 1: MQTT INITIALIZATION
============================================================ *)
IF NOT init_done THEN
MQTT_CLIENT_CREATE('home', GVL.mqtt_broker, 'goplc-home');
MQTT_CLIENT_CONNECT('home');
init_done := TRUE;
END_IF;
GVL.mqtt_connected := MQTT_CLIENT_IS_CONNECTED('home');
IF NOT GVL.mqtt_connected THEN
MQTT_CLIENT_CONNECT('home');
RETURN;
END_IF;
(* ============================================================
SECTION 2: SUBSCRIBE TO SENSOR TOPICS (once)
============================================================ *)
(* Zigbee2MQTT sensors publish JSON: {"temperature":21.5,"humidity":45} *)
MQTT_SUBSCRIBE('home', 'zigbee2mqtt/living_sensor');
MQTT_SUBSCRIBE('home', 'zigbee2mqtt/bedroom_sensor');
MQTT_SUBSCRIBE('home', 'zigbee2mqtt/kitchen_sensor');
MQTT_SUBSCRIBE('home', 'zigbee2mqtt/office_sensor');
(* Shelly H&T outdoor *)
MQTT_SUBSCRIBE('home', 'shellies/shelly_outdoor/sensor/temperature');
MQTT_SUBSCRIBE('home', 'shellies/shelly_outdoor/sensor/humidity');
(* ESP32 garage *)
MQTT_SUBSCRIBE('home', 'esp32/garage/temperature');
MQTT_SUBSCRIBE('home', 'esp32/garage/humidity');
(* Shelly plug status *)
MQTT_SUBSCRIBE('home', 'shellies/plug_living/relay/0');
MQTT_SUBSCRIBE('home', 'shellies/plug_bedroom/relay/0');
MQTT_SUBSCRIBE('home', 'shellies/plug_kitchen/relay/0');
MQTT_SUBSCRIBE('home', 'shellies/plug_office/relay/0');
(* Home Assistant commands (optional) *)
MQTT_SUBSCRIBE('home', 'controlforge/cmd/hvac_mode');
MQTT_SUBSCRIBE('home', 'controlforge/cmd/hvac_setpoint');
MQTT_SUBSCRIBE('home', 'controlforge/cmd/away_mode');
MQTT_SUBSCRIBE('home', 'controlforge/cmd/auto_mode');
(* ============================================================
SECTION 3: READ SENSOR DATA
Zigbee2MQTT publishes JSON — use GET_MESSAGE_JSON to parse.
Shelly/ESP32 publish plain values.
============================================================ *)
(* --- Zigbee2MQTT rooms (JSON payloads) --- *)
IF MQTT_HAS_MESSAGE('home', 'zigbee2mqtt/living_sensor') THEN
json_msg := MQTT_GET_MESSAGE('home', 'zigbee2mqtt/living_sensor');
GVL.temp_living := TO_REAL(JSON_GET(json_msg, 'temperature'));
GVL.hum_living := TO_REAL(JSON_GET(json_msg, 'humidity'));
GVL.mqtt_msg_count := GVL.mqtt_msg_count + 1;
END_IF;
IF MQTT_HAS_MESSAGE('home', 'zigbee2mqtt/bedroom_sensor') THEN
json_msg := MQTT_GET_MESSAGE('home', 'zigbee2mqtt/bedroom_sensor');
GVL.temp_bedroom := TO_REAL(JSON_GET(json_msg, 'temperature'));
GVL.hum_bedroom := TO_REAL(JSON_GET(json_msg, 'humidity'));
GVL.mqtt_msg_count := GVL.mqtt_msg_count + 1;
END_IF;
IF MQTT_HAS_MESSAGE('home', 'zigbee2mqtt/kitchen_sensor') THEN
json_msg := MQTT_GET_MESSAGE('home', 'zigbee2mqtt/kitchen_sensor');
GVL.temp_kitchen := TO_REAL(JSON_GET(json_msg, 'temperature'));
GVL.hum_kitchen := TO_REAL(JSON_GET(json_msg, 'humidity'));
GVL.mqtt_msg_count := GVL.mqtt_msg_count + 1;
END_IF;
IF MQTT_HAS_MESSAGE('home', 'zigbee2mqtt/office_sensor') THEN
json_msg := MQTT_GET_MESSAGE('home', 'zigbee2mqtt/office_sensor');
GVL.temp_office := TO_REAL(JSON_GET(json_msg, 'temperature'));
GVL.hum_office := TO_REAL(JSON_GET(json_msg, 'humidity'));
GVL.mqtt_msg_count := GVL.mqtt_msg_count + 1;
END_IF;
(* --- Shelly outdoor (plain string values) --- *)
IF MQTT_HAS_MESSAGE('home', 'shellies/shelly_outdoor/sensor/temperature') THEN
GVL.temp_outdoor := MQTT_GET_MESSAGE_REAL('home', 'shellies/shelly_outdoor/sensor/temperature');
END_IF;
IF MQTT_HAS_MESSAGE('home', 'shellies/shelly_outdoor/sensor/humidity') THEN
GVL.hum_outdoor := MQTT_GET_MESSAGE_REAL('home', 'shellies/shelly_outdoor/sensor/humidity');
END_IF;
(* --- ESP32 garage (plain values) --- *)
IF MQTT_HAS_MESSAGE('home', 'esp32/garage/temperature') THEN
GVL.temp_garage := MQTT_GET_MESSAGE_REAL('home', 'esp32/garage/temperature');
END_IF;
IF MQTT_HAS_MESSAGE('home', 'esp32/garage/humidity') THEN
GVL.hum_garage := MQTT_GET_MESSAGE_REAL('home', 'esp32/garage/humidity');
END_IF;
(* --- Shelly plug states (on/off) --- *)
IF MQTT_HAS_MESSAGE('home', 'shellies/plug_living/relay/0') THEN
GVL.plug_living_lamp := MQTT_GET_MESSAGE('home', 'shellies/plug_living/relay/0') = 'on';
END_IF;
IF MQTT_HAS_MESSAGE('home', 'shellies/plug_bedroom/relay/0') THEN
GVL.plug_bedroom_fan := MQTT_GET_MESSAGE('home', 'shellies/plug_bedroom/relay/0') = 'on';
END_IF;
IF MQTT_HAS_MESSAGE('home', 'shellies/plug_kitchen/relay/0') THEN
GVL.plug_kitchen_light := MQTT_GET_MESSAGE('home', 'shellies/plug_kitchen/relay/0') = 'on';
END_IF;
IF MQTT_HAS_MESSAGE('home', 'shellies/plug_office/relay/0') THEN
GVL.plug_office_heater := MQTT_GET_MESSAGE('home', 'shellies/plug_office/relay/0') = 'on';
END_IF;
(* --- Home Assistant commands --- *)
IF MQTT_HAS_MESSAGE('home', 'controlforge/cmd/hvac_mode') THEN
GVL.hvac_mode := MQTT_GET_MESSAGE_INT('home', 'controlforge/cmd/hvac_mode');
END_IF;
IF MQTT_HAS_MESSAGE('home', 'controlforge/cmd/hvac_setpoint') THEN
GVL.hvac_setpoint := MQTT_GET_MESSAGE_REAL('home', 'controlforge/cmd/hvac_setpoint');
END_IF;
IF MQTT_HAS_MESSAGE('home', 'controlforge/cmd/away_mode') THEN
GVL.away_mode := MQTT_GET_MESSAGE_BOOL('home', 'controlforge/cmd/away_mode');
END_IF;
IF MQTT_HAS_MESSAGE('home', 'controlforge/cmd/auto_mode') THEN
GVL.auto_mode := MQTT_GET_MESSAGE_BOOL('home', 'controlforge/cmd/auto_mode');
END_IF;
(* ============================================================
SECTION 4: WRITE PLUG COMMANDS (edge-triggered)
Only publish on state change to avoid MQTT flooding.
============================================================ *)
IF GVL.cmd_living_lamp <> prev_living THEN
prev_living := GVL.cmd_living_lamp;
IF GVL.cmd_living_lamp THEN
MQTT_PUBLISH('home', 'shellies/plug_living/relay/0/command', 'on');
ELSE
MQTT_PUBLISH('home', 'shellies/plug_living/relay/0/command', 'off');
END_IF;
END_IF;
IF GVL.cmd_bedroom_fan <> prev_bedroom THEN
prev_bedroom := GVL.cmd_bedroom_fan;
IF GVL.cmd_bedroom_fan THEN
MQTT_PUBLISH('home', 'shellies/plug_bedroom/relay/0/command', 'on');
ELSE
MQTT_PUBLISH('home', 'shellies/plug_bedroom/relay/0/command', 'off');
END_IF;
END_IF;
IF GVL.cmd_kitchen_light <> prev_kitchen THEN
prev_kitchen := GVL.cmd_kitchen_light;
IF GVL.cmd_kitchen_light THEN
MQTT_PUBLISH('home', 'shellies/plug_kitchen/relay/0/command', 'on');
ELSE
MQTT_PUBLISH('home', 'shellies/plug_kitchen/relay/0/command', 'off');
END_IF;
END_IF;
IF GVL.cmd_office_heater <> prev_office THEN
prev_office := GVL.cmd_office_heater;
IF GVL.cmd_office_heater THEN
MQTT_PUBLISH('home', 'shellies/plug_office/relay/0/command', 'on');
ELSE
MQTT_PUBLISH('home', 'shellies/plug_office/relay/0/command', 'off');
END_IF;
END_IF;
(* ============================================================
SECTION 5: PUBLISH STATE TO HOME ASSISTANT
Publish ControlForge state so HA can display/automate with it.
Use retained messages so HA gets current state on restart.
============================================================ *)
MQTT_PUBLISH_RETAINED('home', 'controlforge/state/temp_living', REAL_TO_STRING(GVL.temp_living));
MQTT_PUBLISH_RETAINED('home', 'controlforge/state/temp_bedroom', REAL_TO_STRING(GVL.temp_bedroom));
MQTT_PUBLISH_RETAINED('home', 'controlforge/state/temp_kitchen', REAL_TO_STRING(GVL.temp_kitchen));
MQTT_PUBLISH_RETAINED('home', 'controlforge/state/temp_office', REAL_TO_STRING(GVL.temp_office));
MQTT_PUBLISH_RETAINED('home', 'controlforge/state/temp_outdoor', REAL_TO_STRING(GVL.temp_outdoor));
MQTT_PUBLISH_RETAINED('home', 'controlforge/state/temp_garage', REAL_TO_STRING(GVL.temp_garage));
MQTT_PUBLISH_RETAINED('home', 'controlforge/state/hvac_mode', INT_TO_STRING(GVL.hvac_mode));
MQTT_PUBLISH_RETAINED('home', 'controlforge/state/away_mode', BOOL_TO_STRING(GVL.away_mode));
END_PROGRAM
POU_Automation — Control Logic
PROGRAM POU_Automation
VAR
prev_second : DINT := 0;
now_s : DINT;
hvac_cmd : STRING;
hvac_json : STRING;
END_VAR
(* ============================================================
TIMEKEEPING
============================================================ *)
now_s := NOW_MS() / 1000;
IF now_s <> prev_second THEN
prev_second := now_s;
(* Update time of day from wall clock — NOW_TIME() returns "HH:MM:SS" *)
GVL.hour_of_day := STRING_TO_INT(LEFT(NOW_TIME(), 2));
GVL.minute_of_day := STRING_TO_INT(MID(NOW_TIME(), 4, 2));
(* Night mode: 22:00 to 06:00 *)
GVL.night_mode := (GVL.hour_of_day >= 22) OR (GVL.hour_of_day < 6);
END_IF;
IF NOT GVL.auto_mode THEN
RETURN; (* Manual mode — no automations *)
END_IF;
(* ============================================================
RULE 1: Office heater — ON if office < setpoint - 1, OFF if > setpoint
Only during working hours (08:00-18:00), not in away mode.
============================================================ *)
IF NOT GVL.away_mode AND GVL.hour_of_day >= 8 AND GVL.hour_of_day < 18 THEN
IF GVL.temp_office < (GVL.hvac_setpoint - 1.0) THEN
GVL.cmd_office_heater := TRUE;
ELSIF GVL.temp_office > GVL.hvac_setpoint THEN
GVL.cmd_office_heater := FALSE;
END_IF;
ELSE
GVL.cmd_office_heater := FALSE;
END_IF;
(* ============================================================
RULE 2: Bedroom fan — ON if bedroom > 26C at night
============================================================ *)
IF GVL.night_mode AND GVL.temp_bedroom > 26.0 THEN
GVL.cmd_bedroom_fan := TRUE;
ELSIF GVL.temp_bedroom < 24.0 THEN
GVL.cmd_bedroom_fan := FALSE;
END_IF;
(* ============================================================
RULE 3: Living room lamp — ON at sunset (18:00), OFF at 23:00
============================================================ *)
IF GVL.hour_of_day >= 18 AND GVL.hour_of_day < 23 AND NOT GVL.away_mode THEN
GVL.cmd_living_lamp := TRUE;
ELSE
GVL.cmd_living_lamp := FALSE;
END_IF;
(* ============================================================
RULE 4: Away mode — everything off except security
============================================================ *)
IF GVL.away_mode THEN
GVL.cmd_office_heater := FALSE;
GVL.cmd_bedroom_fan := FALSE;
GVL.cmd_kitchen_light := FALSE;
(* Living lamp: random on/off to simulate presence *)
IF (now_s MOD 3600) < 1800 THEN
GVL.cmd_living_lamp := TRUE;
ELSE
GVL.cmd_living_lamp := FALSE;
END_IF;
END_IF;
(* ============================================================
RULE 5: HVAC control via IR blaster (Tasmota)
Publish irhvac JSON to Tasmota IR blaster.
============================================================ *)
IF GVL.mqtt_connected THEN
(* Pre-compute fan speed string — CASE can't be used inside CONCAT *)
CASE GVL.hvac_fan OF
0: hvac_cmd := 'Auto';
1: hvac_cmd := 'Low';
2: hvac_cmd := 'Medium';
3: hvac_cmd := 'High';
ELSE
hvac_cmd := 'Auto';
END_CASE;
CASE GVL.hvac_mode OF
0: (* Off *)
hvac_json := '{"Vendor":"LG","Power":"Off"}';
1: (* Cool *)
hvac_json := CONCAT('{"Vendor":"LG","Power":"On","Mode":"Cool","Temp":',
REAL_TO_STRING(GVL.hvac_setpoint),
',"FanSpeed":"', hvac_cmd, '"}');
2: (* Heat *)
hvac_json := CONCAT('{"Vendor":"LG","Power":"On","Mode":"Heat","Temp":',
REAL_TO_STRING(GVL.hvac_setpoint),
',"FanSpeed":"', hvac_cmd, '"}');
3: (* Auto *)
hvac_json := CONCAT('{"Vendor":"LG","Power":"On","Mode":"Auto","Temp":',
REAL_TO_STRING(GVL.hvac_setpoint),
',"FanSpeed":"', hvac_cmd, '"}');
END_CASE;
MQTT_PUBLISH_RETAINED('home', 'controlforge/state/hvac_json', hvac_json);
(* Publish to Tasmota only on mode/setpoint change — handled by Node-RED
to avoid blasting IR every scan cycle *)
END_IF;
END_PROGRAM
POU_DataLogger — InfluxDB Time-Series Logging
PROGRAM POU_DataLogger
VAR
init_done : BOOL := FALSE;
prev_second : DINT := 0;
now_s : DINT;
log_counter : DINT := 0;
batch_ok : BOOL;
flush_count : DINT;
END_VAR
(* ============================================================
SECTION 1: INFLUXDB CONNECTION
============================================================ *)
IF NOT init_done THEN
INFLUX_CONNECT('home_db', GVL.influx_url, GVL.influx_org,
GVL.influx_bucket, GVL.influx_token);
init_done := TRUE;
END_IF;
GVL.influx_connected := INFLUX_IS_CONNECTED('home_db');
(* ============================================================
SECTION 2: BATCH LOGGING (every log_interval_s seconds)
Uses batch mode: add points to buffer, flush once.
Much more efficient than individual writes.
============================================================ *)
now_s := NOW_MS() / 1000;
IF now_s <> prev_second THEN
prev_second := now_s;
log_counter := log_counter + 1;
END_IF;
IF GVL.influx_connected AND log_counter >= GVL.log_interval_s THEN
log_counter := 0;
(* --- Room temperatures --- *)
INFLUX_BATCH_ADD('home_db', 'climate', 'room=living',
'temperature', GVL.temp_living);
INFLUX_BATCH_ADD('home_db', 'climate', 'room=living',
'humidity', GVL.hum_living);
INFLUX_BATCH_ADD('home_db', 'climate', 'room=bedroom',
'temperature', GVL.temp_bedroom);
INFLUX_BATCH_ADD('home_db', 'climate', 'room=bedroom',
'humidity', GVL.hum_bedroom);
INFLUX_BATCH_ADD('home_db', 'climate', 'room=kitchen',
'temperature', GVL.temp_kitchen);
INFLUX_BATCH_ADD('home_db', 'climate', 'room=kitchen',
'humidity', GVL.hum_kitchen);
INFLUX_BATCH_ADD('home_db', 'climate', 'room=office',
'temperature', GVL.temp_office);
INFLUX_BATCH_ADD('home_db', 'climate', 'room=office',
'humidity', GVL.hum_office);
INFLUX_BATCH_ADD('home_db', 'climate', 'room=outdoor',
'temperature', GVL.temp_outdoor);
INFLUX_BATCH_ADD('home_db', 'climate', 'room=outdoor',
'humidity', GVL.hum_outdoor);
INFLUX_BATCH_ADD('home_db', 'climate', 'room=garage',
'temperature', GVL.temp_garage);
INFLUX_BATCH_ADD('home_db', 'climate', 'room=garage',
'humidity', GVL.hum_garage);
(* --- Device states --- *)
INFLUX_BATCH_ADD_INT('home_db', 'devices', 'device=living_lamp',
'state', BOOL_TO_INT(GVL.plug_living_lamp));
INFLUX_BATCH_ADD_INT('home_db', 'devices', 'device=bedroom_fan',
'state', BOOL_TO_INT(GVL.plug_bedroom_fan));
INFLUX_BATCH_ADD_INT('home_db', 'devices', 'device=kitchen_light',
'state', BOOL_TO_INT(GVL.plug_kitchen_light));
INFLUX_BATCH_ADD_INT('home_db', 'devices', 'device=office_heater',
'state', BOOL_TO_INT(GVL.plug_office_heater));
(* --- HVAC --- *)
INFLUX_BATCH_ADD_INT('home_db', 'hvac', 'unit=main',
'mode', GVL.hvac_mode);
INFLUX_BATCH_ADD('home_db', 'hvac', 'unit=main',
'setpoint', GVL.hvac_setpoint);
(* --- Flush batch --- *)
flush_count := INFLUX_BATCH_FLUSH('home_db');
IF flush_count > 0 THEN
GVL.influx_write_count := GVL.influx_write_count + flush_count;
END_IF;
END_IF;
END_PROGRAM
ControlForge Task Configuration
tasks:
- name: mqtt_bridge
program: POU_MqttBridge
scan_time_ms: 200
- name: automation
program: POU_Automation
scan_time_ms: 1000
- name: data_logger
program: POU_DataLogger
scan_time_ms: 1000
Three tasks, each at an appropriate scan rate:
- mqtt_bridge at 200ms — fast enough for responsive device control
- automation at 1000ms — rules don't need sub-second resolution
- data_logger at 1000ms — checks its own internal timer for log intervals
Home Assistant Integration
Home Assistant connects to the same MQTT broker. ControlForge publishes state on retained
topics under controlforge/state/*, and subscribes to commands on controlforge/cmd/*.
Home Assistant configuration.yaml
mqtt:
sensor:
- name: "Living Room Temperature"
state_topic: "controlforge/state/temp_living"
unit_of_measurement: "°C"
device_class: temperature
- name: "Bedroom Temperature"
state_topic: "controlforge/state/temp_bedroom"
unit_of_measurement: "°C"
device_class: temperature
- name: "Kitchen Temperature"
state_topic: "controlforge/state/temp_kitchen"
unit_of_measurement: "°C"
device_class: temperature
- name: "Office Temperature"
state_topic: "controlforge/state/temp_office"
unit_of_measurement: "°C"
device_class: temperature
- name: "Outdoor Temperature"
state_topic: "controlforge/state/temp_outdoor"
unit_of_measurement: "°C"
device_class: temperature
- name: "Garage Temperature"
state_topic: "controlforge/state/temp_garage"
unit_of_measurement: "°C"
device_class: temperature
climate:
- name: "ControlForge HVAC"
modes: ["off", "cool", "heat", "auto"]
mode_state_topic: "controlforge/state/hvac_mode"
mode_state_template: >
{% set modes = {0: 'off', 1: 'cool', 2: 'heat', 3: 'auto'} %}
{{ modes[value | int(0)] }}
mode_command_topic: "controlforge/cmd/hvac_mode"
mode_command_template: >
{% set modes = {'off': 0, 'cool': 1, 'heat': 2, 'auto': 3} %}
{{ modes[value] }}
temperature_state_topic: "controlforge/state/hvac_setpoint"
temperature_command_topic: "controlforge/cmd/hvac_setpoint"
min_temp: 16
max_temp: 30
switch:
- name: "Away Mode"
state_topic: "controlforge/state/away_mode"
command_topic: "controlforge/cmd/away_mode"
payload_on: "TRUE"
payload_off: "FALSE"
- name: "Auto Mode"
state_topic: "controlforge/state/auto_mode"
command_topic: "controlforge/cmd/auto_mode"
payload_on: "TRUE"
payload_off: "FALSE"
This gives you voice control via Google Home / Alexa through Home Assistant:
- "Set the thermostat to 24 degrees"
- "Turn on away mode"
- "What's the living room temperature?"
Node-RED Dashboard

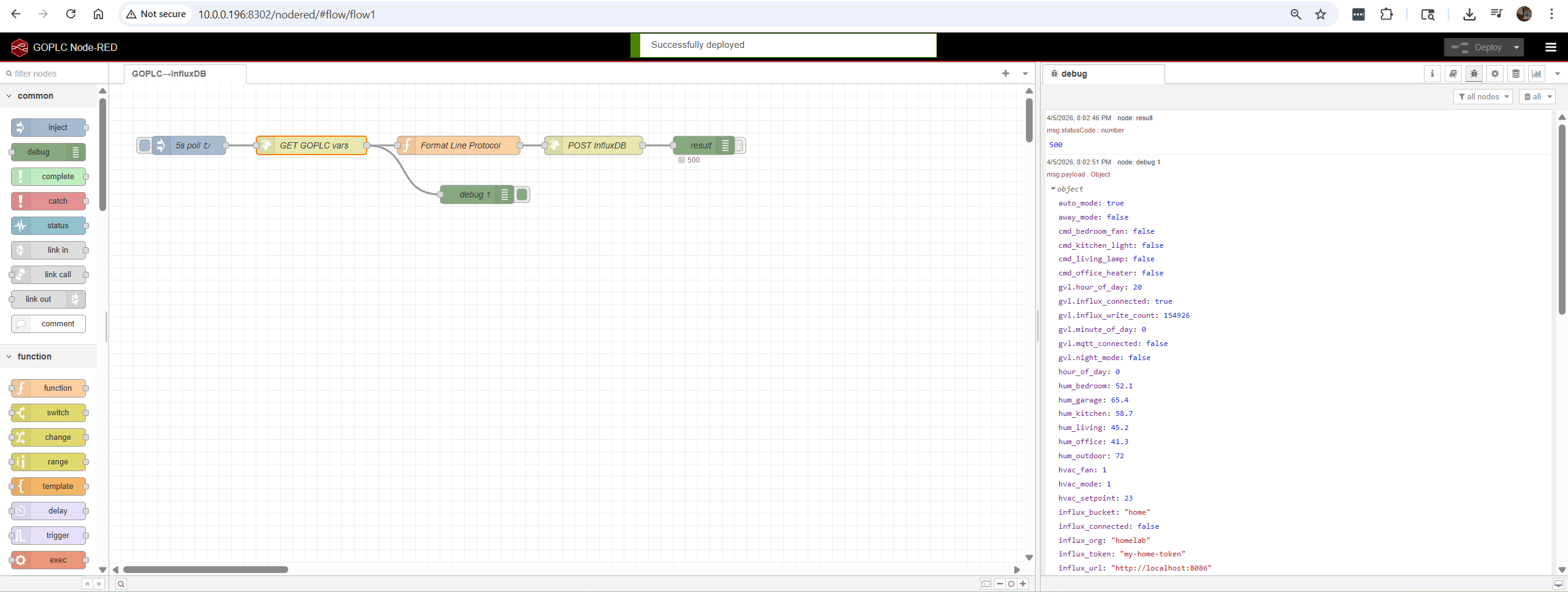

Node-RED flow polling ControlForge variables — debug panel shows live sensor data
ControlForge bundles Node-RED with Dashboard 2.0. Access at http://<pi-ip>:<port>/nodered/.
Recommended Flows
Climate Overview Panel:
[goplc-subscribe: temp_living] → [ui_gauge: Living 🌡]
[goplc-subscribe: temp_bedroom] → [ui_gauge: Bedroom 🌡]
[goplc-subscribe: temp_kitchen] → [ui_gauge: Kitchen 🌡]
[goplc-subscribe: temp_office] → [ui_gauge: Office 🌡]
[goplc-subscribe: temp_outdoor] → [ui_gauge: Outdoor 🌡]
[goplc-subscribe: temp_garage] → [ui_gauge: Garage 🌡]
Device Control Panel:
[ui_switch: Living Lamp] → [goplc-write: cmd_living_lamp]
[ui_switch: Bedroom Fan] → [goplc-write: cmd_bedroom_fan]
[ui_switch: Kitchen Light] → [goplc-write: cmd_kitchen_light]
[ui_switch: Office Heater] → [goplc-write: cmd_office_heater]
HVAC Control:
[ui_dropdown: Mode (Off/Cool/Heat/Auto)] → [goplc-write: hvac_mode]
[ui_slider: Setpoint 16-30C] → [goplc-write: hvac_setpoint]
[ui_dropdown: Fan (Auto/Low/Med/High)] → [goplc-write: hvac_fan]
IR Blaster Bridge (Node-RED handles edge detection so we don't blast IR every scan):
[goplc-subscribe: hvac_json] → [rbe: block unless changed] → [mqtt out: cmnd/ir_blaster/irhvac]
Trend Charts:
[goplc-subscribe: temp_living] → [ui_chart: 24h Temperature Trend]
[goplc-subscribe: temp_outdoor] → [ui_chart: 24h Temperature Trend]
Grafana Dashboards

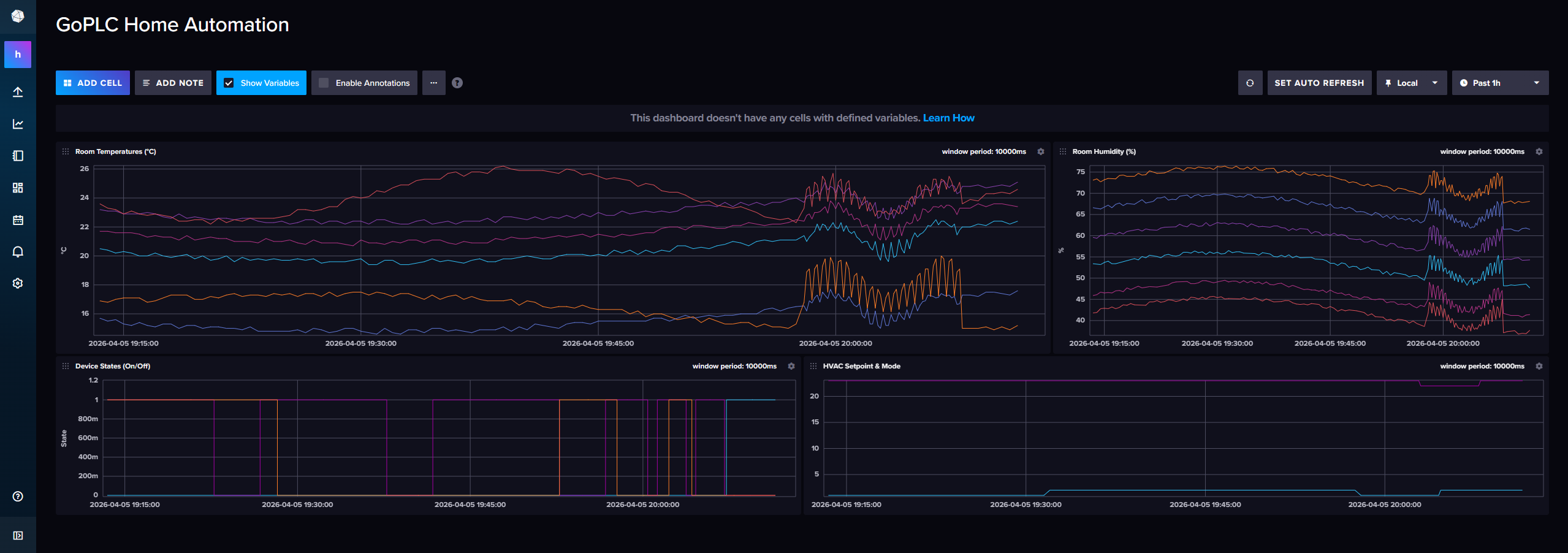

InfluxDB dashboard — room temperatures, humidity, device states, and HVAC trends
Connect Grafana to InfluxDB and create dashboards with Flux queries.
Example: Room Temperature Comparison (last 24 hours)
from(bucket: "home")
|> range(start: -24h)
|> filter(fn: (r) => r._measurement == "climate")
|> filter(fn: (r) => r._field == "temperature")
|> aggregateWindow(every: 5m, fn: mean, createEmpty: false)
Example: Device Runtime per Day
from(bucket: "home")
|> range(start: -7d)
|> filter(fn: (r) => r._measurement == "devices")
|> filter(fn: (r) => r._field == "state")
|> aggregateWindow(every: 1d, fn: mean, createEmpty: false)
|> map(fn: (r) => ({r with _value: r._value * 24.0}))
Recommended Dashboard Panels
| Panel | Type | Query |
|---|---|---|
| Room temperatures | Time series (6 lines) | climate, field=temperature, group by room |
| Room humidity | Time series (6 lines) | climate, field=humidity, group by room |
| Current temps | Stat (6 values) | climate, last(), group by room |
| HVAC mode | Stat | hvac, field=mode, last() |
| Device on-time | Bar chart | devices, daily mean * 24h |
| Outdoor 7-day | Time series | climate, room=outdoor, 7d range |
Expanding the Project
| Addition | What It Adds | ControlForge Functions Used |
|---|---|---|
| Water leak sensors | Floor sensors via Zigbee, alarm on detection | MQTT_SUBSCRIBE + MQTT_PUBLISH (push notification) |
| Energy monitoring | Shelly EM or CT clamp, track kWh | MQTT_GET_MESSAGE_REAL + INFLUX_BATCH_ADD |
| Irrigation control | Relay board via Modbus, schedule-based | MB_WRITE_COIL + time-of-day logic |
| Pool chemistry | pH/ORP sensors via analog input, dosing pumps | MB_READ_INPUT + PID control |
| Security cameras | Motion events from Frigate via MQTT | MQTT_SUBSCRIBE, trigger recording/lights |
| Weather forecast | HTTP API call, adjust heating/cooling proactively | HTTP_GET + JSON_GET |
| Solar/battery | Modbus to inverter, optimize self-consumption | MB_READ_HOLDING + INFLUX_BATCH_ADD |
| Presence detection | HA companion app publishes location via MQTT | MQTT_GET_MESSAGE, set away_mode |
| Garage door | Shelly 1 relay + reed switch, open/close/status | MQTT_PUBLISH + MQTT_SUBSCRIBE |
| Doorbell | ESP32-CAM + MQTT, snapshot + push notification | MQTT_SUBSCRIBE + HTTP_POST (webhook) |
ControlForge Built-in MQTT Broker (Optional)
Instead of running a separate Mosquitto container, ControlForge can run its own MQTT broker directly from ST code:
(* Create and start a broker on port 1883 *)
MQTT_BROKER_CREATE('local_broker', 1883);
MQTT_BROKER_START('local_broker');
(* Check status *)
IF MQTT_BROKER_IS_RUNNING('local_broker') THEN
(* Broker is serving clients *)
END_IF;
(* Monitor connected clients *)
clients := MQTT_BROKER_CLIENTS('local_broker');
stats := MQTT_BROKER_STATS('local_broker');
Then point all devices, Home Assistant, and ControlForge's own MQTT client at tcp://<pi-ip>:1883.
One fewer container to manage.
ST Function Reference (Used in This Guide)
| Function | Signature | Purpose |
|---|---|---|
MQTT_CLIENT_CREATE | (name, broker, clientID) | Create MQTT client |
MQTT_CLIENT_CREATE_AUTH | (name, broker, clientID, user, pass) | Create with auth |
MQTT_CLIENT_CONNECT | (name) | Connect to broker |
MQTT_CLIENT_IS_CONNECTED | (name) -> BOOL | Check connection |
MQTT_PUBLISH | (name, topic, payload) | Publish message |
MQTT_PUBLISH_RETAINED | (name, topic, payload) | Publish with retain flag |
MQTT_SUBSCRIBE | (name, topic) | Subscribe to topic |
MQTT_HAS_MESSAGE | (name, topic) -> BOOL | Check for new message |
MQTT_GET_MESSAGE | (name, topic) -> STRING | Get last message payload |
MQTT_GET_MESSAGE_REAL | (name, topic) -> REAL | Get as float |
MQTT_GET_MESSAGE_INT | (name, topic) -> INT | Get as integer |
MQTT_GET_MESSAGE_BOOL | (name, topic) -> BOOL | Get as boolean |
MQTT_BROKER_CREATE | (name, port) | Create built-in broker |
MQTT_BROKER_START | (name) | Start broker |
INFLUX_CONNECT | (name, url, org, bucket, token) | Connect InfluxDB v2 |
INFLUX_IS_CONNECTED | (name) -> BOOL | Check connection |
INFLUX_BATCH_ADD | (name, measurement, tags, field, value) | Buffer a REAL point |
INFLUX_BATCH_ADD_INT | (name, measurement, tags, field, value) | Buffer an INT point |
INFLUX_BATCH_FLUSH | (name) -> DINT | Flush buffer, return count |
INFLUX_WRITE | (name, measurement, tags, field, value) | Write single REAL point |
